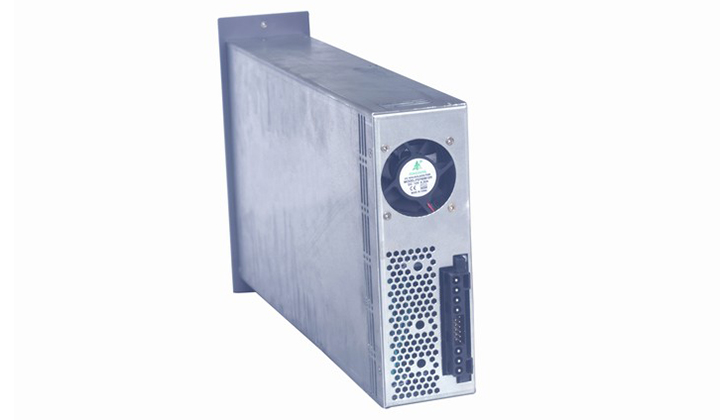

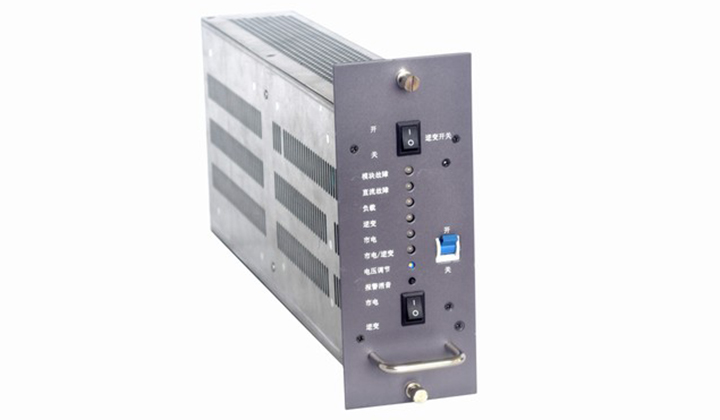

電力并聯逆變電源系統
- 產品型號：YTPHD-DA8KVA
- 產品特性：A,主要完成DC-DC升壓及DC-AC功率變換等功能，可帶電熱插拔,維 護安全、簡單、高效。
- 產品功能：DC/DC升壓：將輸入直流電壓通過DC/DC升壓并穩壓作為逆變電路的輸入電壓； 輔助電源：產生DC/DC變換及全橋逆變所需的多路隔離電壓； 逆變控制電路:將DC/DC升壓后的直流高壓通過全橋逆變主回路和正弦波調制，輸出純正的正弦波；保護電路：市電輸入與直流輸入的過、欠壓，模塊過溫，過載和短路等保護電路。
- 產品規格：DC110V或DC220V輸入，AC220V輸出，模塊可帶電熱插拔,
原理說明
? 監控器提供SPWM信號給逆變模塊穩定逆變輸出；
? DC/DC升壓：將輸入直流電壓通過DC/DC升壓并穩壓作為逆變電路的輸入電壓；
? 輔助電源：產生DC/DC變換及全橋逆變所需的多路隔離電壓；
? 逆變控制電路:將DC/DC升壓后的直流高壓通過全橋逆變主回路和正弦波調制，輸出純正的正弦波；
? 保護電路：市電輸入與直流輸入的過、欠壓，模塊過溫，過載和短路等保護電路。
性能特點
? 獨特的非線性控制電路，在任何負載情況下都可輸出純凈的正弦波。
? 模塊化逆變電源陣列，可靈活配置2KVA～8KVA不同容量系統。
? 逆變模塊可帶電熱插拔，便于在線維護。
? 模塊采用低差均流技術，并機電流不均衡度小于5％ 。
? 完善的過壓，欠壓，過熱，過流及短路保護，可在異常情況下保護模塊。
? 逆變模塊N+X備份方式工作，提高系統可靠性。
? 緊湊型結構設計，體積更小，重量更輕。
? 良好的電磁兼容特性，可在復雜環境下正常工作并不會影響周邊設備的正常工作。
? 嵌入式系統結構，可以方便安裝、組屏。
技術指標
| 型號規格 | DA220-2KVA | DA110-2KVA | ||
| 逆變模塊額定功率 | 2KVA | |||
| 最大并聯模塊數量（個） | 4 | |||
| 直流輸入 | 輸入額定電壓（VDC） | 220 | 110 | |
| 輸入直流電壓允許范圍(VDC) | 165～290(±2V) | 82～132(±2V) | ||
| 市電旁路 | 輸入交流電壓允許范圍(VAC) |
176～264(±2V)
|
||
| 交流輸入頻率允許范圍（HZ） |
46-54
|
|||
| 旁路轉換時間 | ≤10 | |||
| 交流輸出 | 額定容量（KVA） | 1～10 | ||
| 輸出額定電壓與頻率 | 220VAC/50Hz | |||
| 輸出額定有功功率（KW） | 0.7～7 | |||
| 輸出電壓穩定精度（V） | 220±3％ | |||
| 輸出頻率精度（Hz） | 50±1% | |||
| 波形失真率（THD） | 阻性負載≤3%，非線性負載≤5% | |||
| 動態響應負載（0←→100%） | 電壓跌落<10% | |||
| 功率因數（PF） | 0.7 | |||
| 過載能力 | 125%,10min；150%,10s | |||
| 峰值系數（CF） | 3∶1 | |||
| 逆變效率(額定負載) | ≥88% | |||
| 工作環境 | 絕緣強度 （輸入與輸出） | 2000VAC，1分鐘 | ||
| 噪音（1米） |
輸出功率≤10KVA時，噪聲≤45dB 輸出功率≥10KVA時，噪聲≤55dB |
|||
| 使用環境溫度(℃) | -10～+50 | |||
| 濕度 | 0～90％，不結露 | |||
| 使用海拔（M） | ≤3000M；3000M以上，每升高1000M，功率降低10% | |||
| 電磁兼容 | 傳導干擾 | EN55022 CLASSA | ||
| 輻射干擾 | EN55022 CLASSA | |||
| 保護功能 | 輸入欠壓、過壓保護，輸出過載保護，輸出短路保護，過熱保護 | |||
| 外型尺寸 | 482×450×220（寬×深×高) | |||
| 重量 | 13～35 | |||
