YT-OMUX16型多業務光端機是廣州郵通公司使用自主開發的專用集成電路研制生產的光傳輸設備。該系列設備是以超大規模集成電路為核心構成的多路光電合一傳輸設備，支持4路E1和1路100M以太網另加16路各種靈活型可擴展業務接口，該設備采用了超大規模集成電路設計，外觀簡練，具有易于安裝調試，免維護，性能穩定等優點。

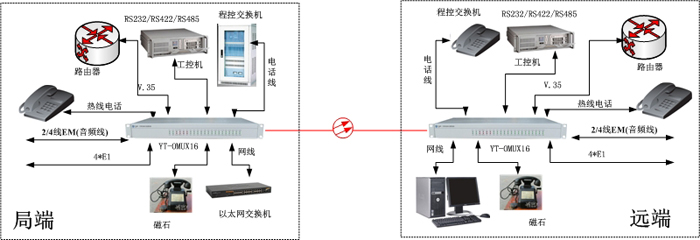

    ◆ 光纖傳輸，點對點組網
　　◆ 固定配置1路線速度為100M的以太網,有4個共享式以太網接口。
　　◆ 固定配置4個E1接口。
　　◆ 提供16個微型槽位，可根據用戶不同的業務需求選配不同路數的業務接口。
　　◆ 語音接口支持來電顯示和提供反極信號。
　　◆ 體積小、造型美觀，安裝操作方便。
　　◆ 完善的狀態顯示功能，便于維護管理。
　　◆ 適應多種電源環境-48VDC或220VAC。

光接口
  光物理接口：FC/PC
  光口方式：雙纖
  適用光纖：單模，多模(默認單模)
  光波長：850nm、1310nm、1550nm　
  線路碼型：NRZ+擾碼
  發送光功率：> -3dB ～ -8dB
  接收靈敏度：> -33dBm～- 40dBm
E1接口電氣特性
  標稱速率：2048Kbps，容差±50ppm；
  接口碼型：HDB3；
  接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
  數字接口電氣特性：符合ITU-T G.703建議
  抖動轉移特性：符合ITU-T G.823建議
  輸入抖動容限：符合ITU-T G.823建議
  輸出抖動：符合ITU-T G.823建議
  電平：±2.37V±10%或±3.00V±10%
  接口連接器為：RJ45或BNC同軸
用戶及環路接口　
  話路特性：符合《郵電部電話交換設備總技術規范》
  語音編碼：PCM編碼，每路語音64Kbps
  串音衰耗：≥65dB
  衡重雜音：≤63.7dBmop
  插入損耗：-3±0.75dB
  頻率特性：300～3400Hz(-0.6～+3dB)
  中繼口（FXO）：與交換機連接
  二線交流輸入阻抗：200+680//0.1 Ω (三元件)
  振鈴電壓：35～150V
  振鈴頻率：17～60HZ
  回損： 20 db
  用戶口（FXS）：與用戶電話機連接
  二線交流輸入阻抗：200+680//0.1 Ω (三元件)
  用戶線環路電阻：小于1KΩ（包括話機）
  振鈴電壓峰峰值： 110～150V
  振鈴頻率： 22~28HZ
  饋電電壓：28V
  饋電電流：20~50mA；
  回損： 20 db
  鈴流：AC90正負15V
二/四線接口 （二/四線E&M接口）
  壓縮率:ITU-T G.711A律
  頻率范圍:300～ 3400Hz
  二線輸入相對電平:0～ -5dBr
  輸出相對電平:-2～ -7dBr
  四線輸入相對電平:-14dBr
  輸出相對電平:+4dBr
  阻抗：200Ω+680Ω||0.1μF
  四線AD增益：14dB（可調）
  四線DA增益：-2 dB（可調）
  四線AD頻率特性：-0.2 - +0.2dB
  四線DA頻率特性：-0.2 - +0.2dB
  二線AD頻率特性：-0.2 - +0.2dB
  二線DA頻率特性：-0.2 - +0.2dB（可調）
  回損：40dB
  平衡度：70dB
  共模抑制比：70dB
  電源抑制比：30dB
  空閑信道噪音：≥65dB
  環阻：600Ω
異步(RS232)數據接口
  參考標準:RS-232
  速 率:19.2Kbps及以下
  數據格式:自適應
  停 止 位:自適應
  校驗方式:自適應
  物理接口:RJ45
V.24同步數據接口
  參考標準：RS232/X.21/E1A530/V.35
  速 率：4800bps，9600bps,19200bps可選
  時鐘方式：系統時鐘/接口時鐘(DCE、DTE可選
RS422/RS485數據接口
  參考標準:RS-RS422/RS485
  速 率:9600bps,19.2Kbps可選(同步)
  速 率:19.2Kbps及以下自適應(異步)
  數據格式:自適應
  停 止 位:自適應
  校驗方式:自適應
  物理接口:RJ45
V.35接口電氣特性
  參考標準:V.35
  傳輸速率:N×64Kbps(N=1～30)
  時鐘方式:系統時鐘
  物理接口:RJ45—M34轉換電纜 v
以太口接口指標
  接口：10/100Base-Tx；
  接口規程：符合IEEE-802.3u標準；
  接口連接器：RJ45。
  接口速率：插以太網槽時帶寬為100M，微型槽位　為（N*64K,N＝1到31）；
工作環境
  環境溫度：0℃~45℃
  相對濕度：≤90%（35℃時）
  大氣壓力：86~106Kpa
供電條件
  直流供電電壓：-48VDC，容差范圍 -36V~-72V
  供電電源紋波：≤240mVp-p
  交流供電電壓：220VAC±20%，50HZ
  功耗：≤ 10W
外形尺寸
  19英寸1U標準尺寸： 145mm(深　)×480mm(寬)×44mm(高)

型號	名稱	配置描述	備注
YT-OMUX16	光端機主機	固定配置：4*E1+100M以太網（4個共享式以太網接口），另提供16個微型綜合槽位可任意配置16路以下種業務接口卡,19英寸1U結構	固定
YT-FXO/FXS	FXS/FX0模塊(電話接口卡)	每卡1路電話接口，占用1個微型槽位	選配
YT-EM	二/四線EM模塊	每卡1路2線或4線EM接口，占用1個微型槽位	選配
YT-A	二/四線音頻模塊	每卡1路2線或4線音頻接口，占用1個微型槽位	選配
YT-RS232	RS232/模塊	每卡1路RS232接口，占用1個微型槽位	選配
YT-V24	V.24模塊	每卡1路V.24接口，占用1個微型槽位	選配
YT-RS422	RS422模塊	每卡1路RS422接口，占用1個微型槽位	選配
YT-RS485	RS485模塊	每卡1路RS485接口，占用1個微型槽位	選配
YT-V35	V.35模塊	每卡1路V.35接口，占用1個微型槽位	選配
YT-64K	同向64K模塊	每卡1路同向64K數據接口，占用1個微型槽位	選配
YT-UP	U接口模塊	每卡1路U接口，占用1個微型槽位	選配
YT-E	以太網模塊	每卡1路以太網接口，占用1個槽位	選配
YT-RX	熱線電話模塊	每卡1路熱線電話接口，占用1個微型槽位
